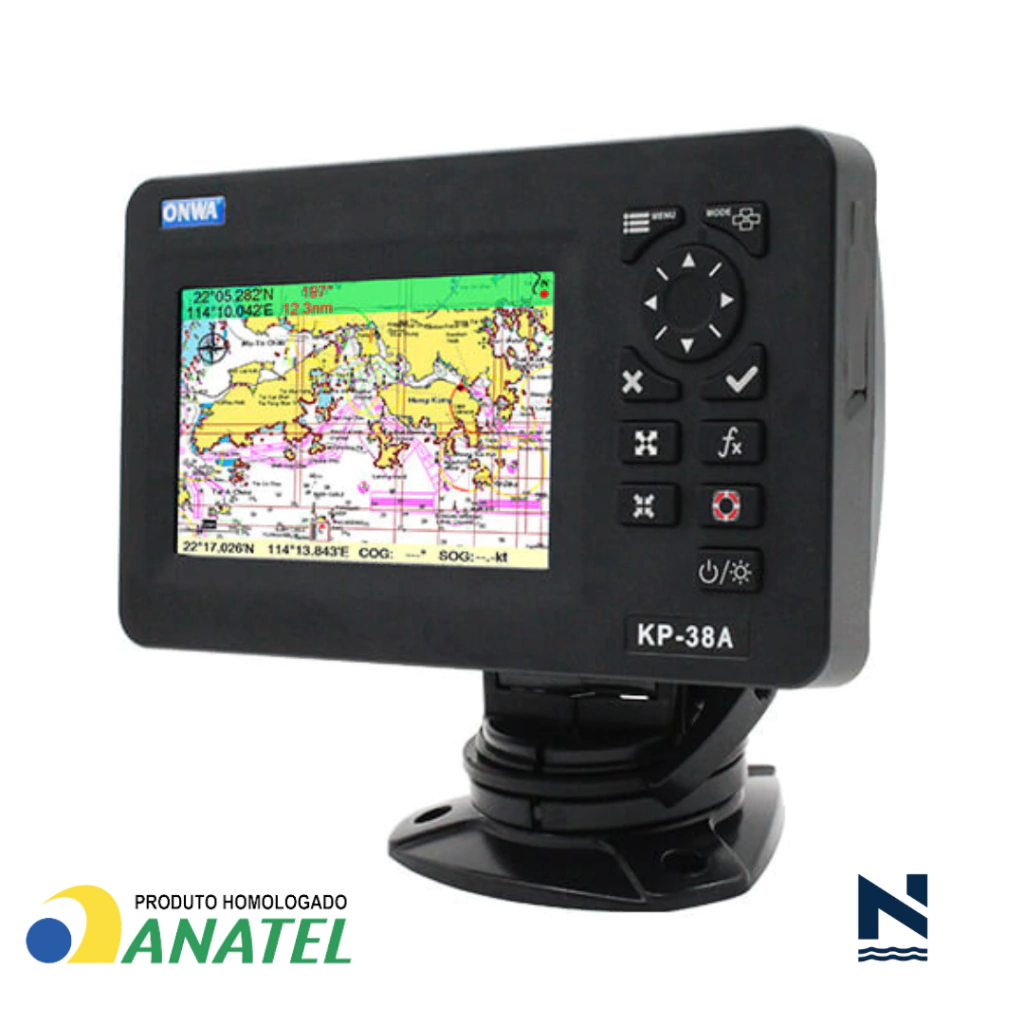

GPS 5 Polegadas com Transponder AIS (Transmite e Recebe) Classe B+ Onwa Marine modelo KP-38A – Homologado ANATEL.
Navegador GPS Chartplotter tela de 5 polegadas com transponder AIS.
- Display LCD de 5 Polegadas em Alta Resolução
- Menu de fácil operação em Português.
- Carta náutica K-chart com cobertura da costa da América do Sul pré instalada na memória.
- 02 portas de comunicação Nmea0183 para integração com outros dispositivos a bordo como piloto automático, radar, sonda, entre outros.
- 01 porta de comunicação Nmea0183 exclusiva para AIS podendo integrar software de navegação ou outros dispositivos compatíveis, utilizando das informações AIS deste equipamento.

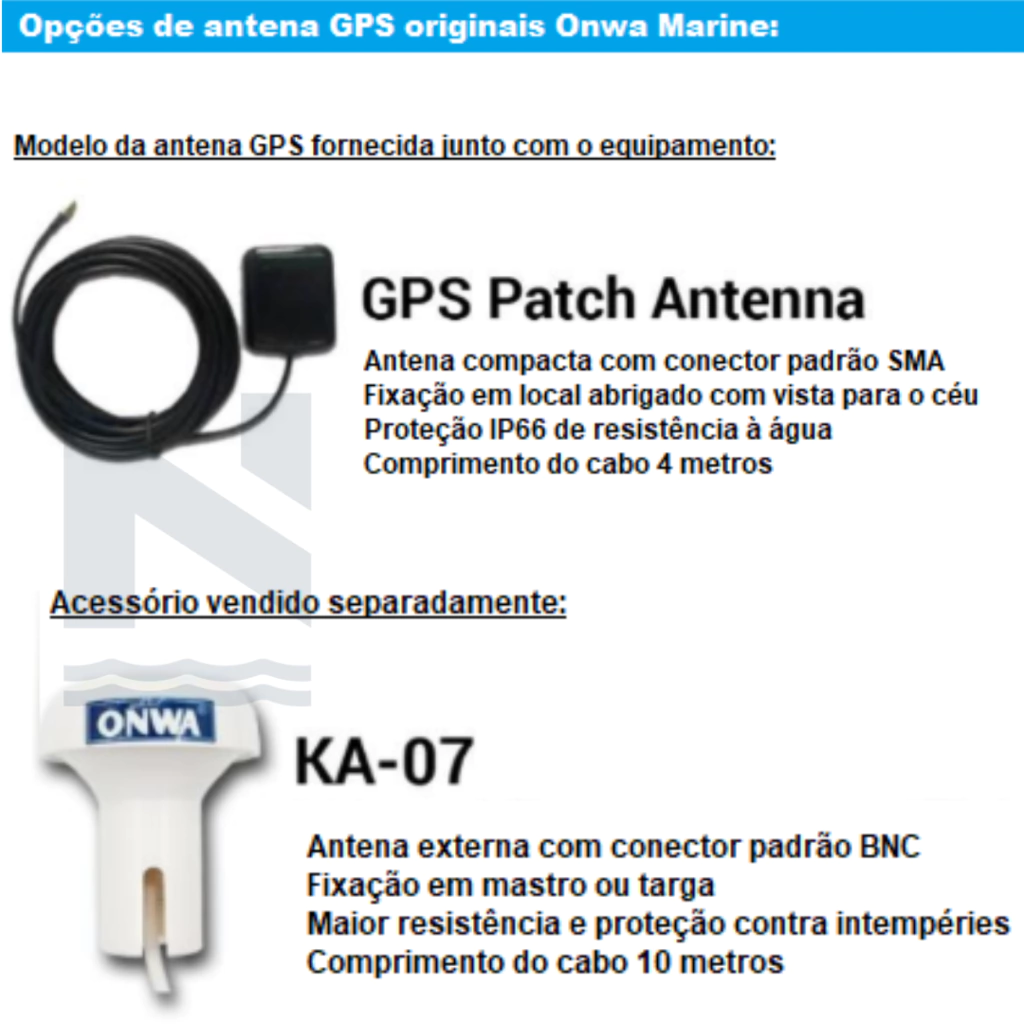

- Acompanha antena de GPS externa modelo patch.

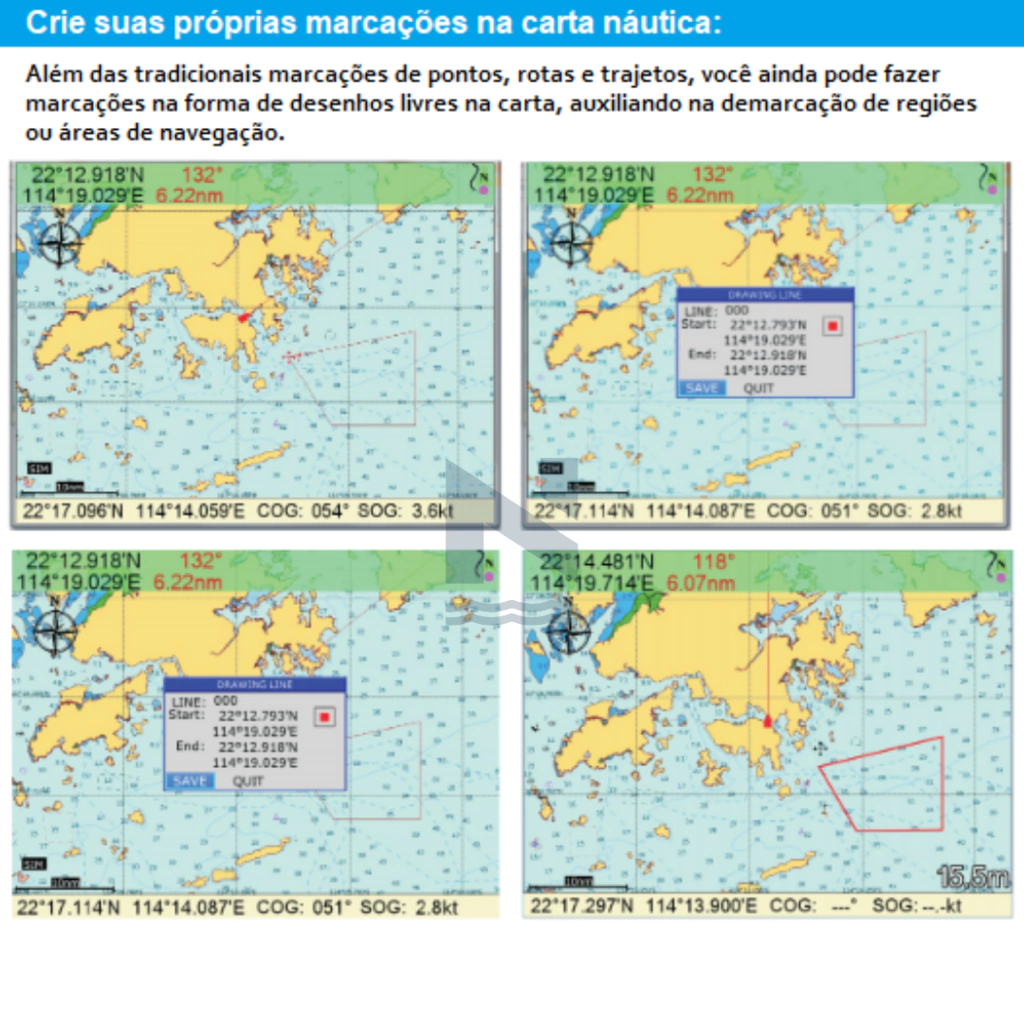

- Capacidade para usuário inserir até 12.000 pontos com nome e símbolo.
- Capacidade para planejar até 30 rotas com 170 pontos cada.
- Registro automático do trajeto percorrido com até 8.000 pontos.
- Capacidade para armazenar até 10 trajetos percorridos com 8.000 pontos cada.
- Alarmes de navegação fora de rota, ancora desgarrada, chegada, velocidade, tensão da bateria, distância ou tempo de chegada ao ponto, e alarmes de AIS.
- Altere a paleta de cores para uma melhor visualização, escolhendo entre normal, exposição ao sol, noturno ou padrão NOAA.
- Tábua de maré completa, com gráfico de variação durante o dia e informando horários de picos de altas e baixas da maré.
- Calendário.
- Informação lunar com horários de nascer e pôr do sol e lua.
- Entrada para cartão SDcard possibilitando backup de dados ou cartografia adicional.

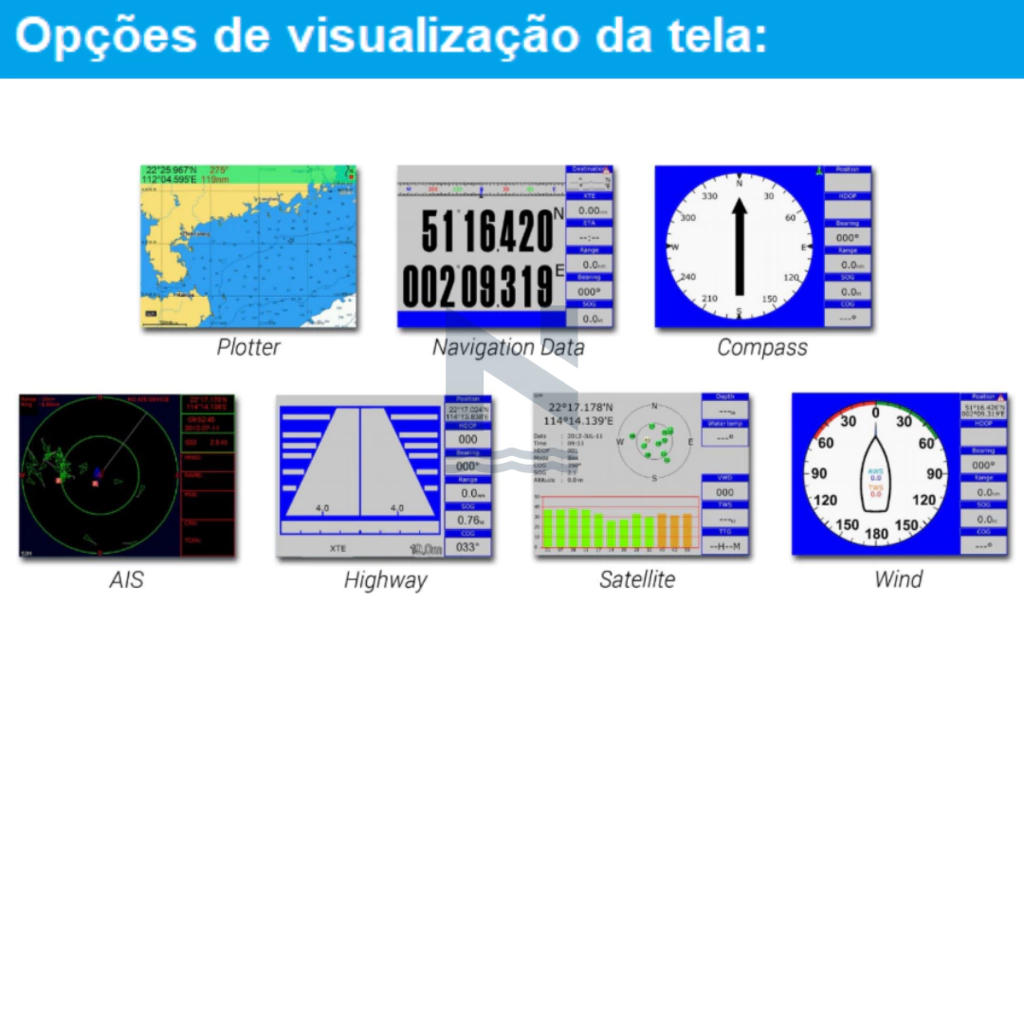

- Função radar AIS dedicado para visualização dos alvos AIS e tráfego marítimo próximo.

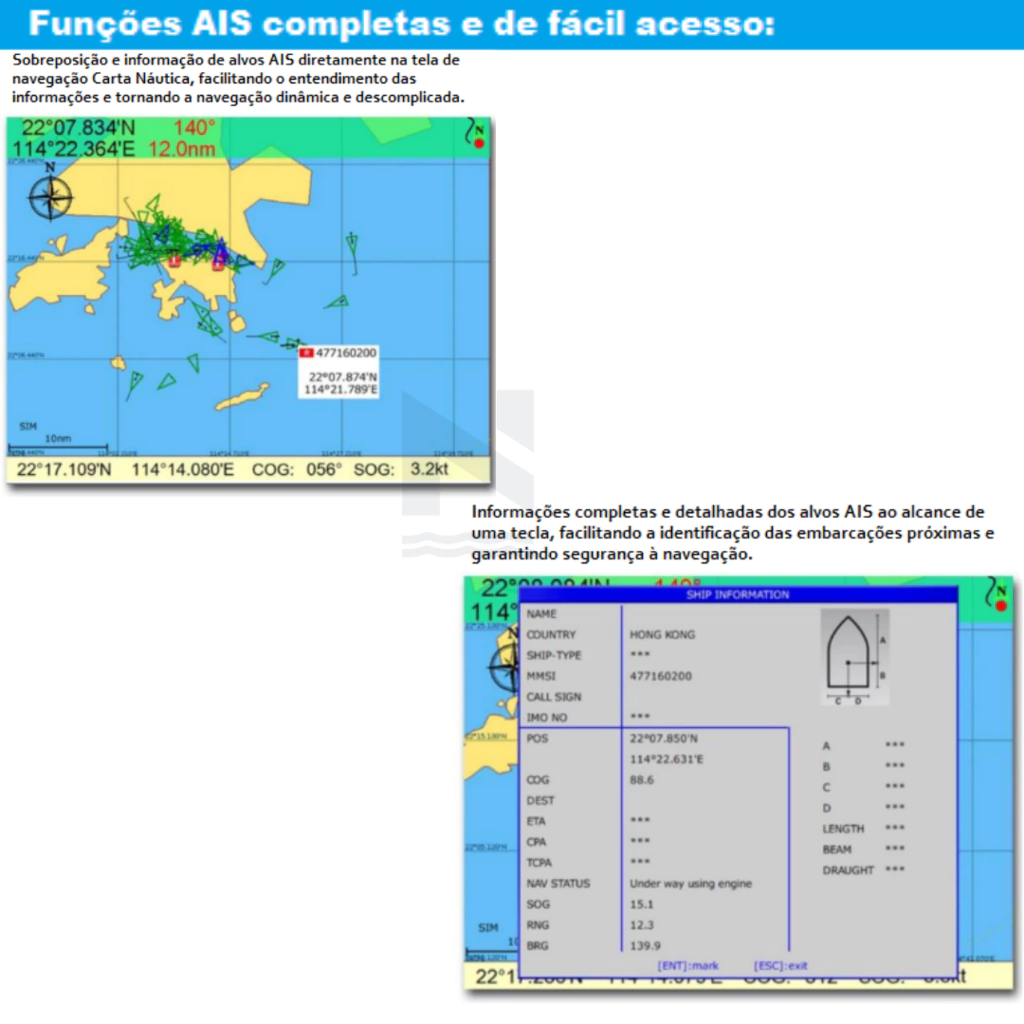

- Função alvos AIS sobrepostos na cartografia.

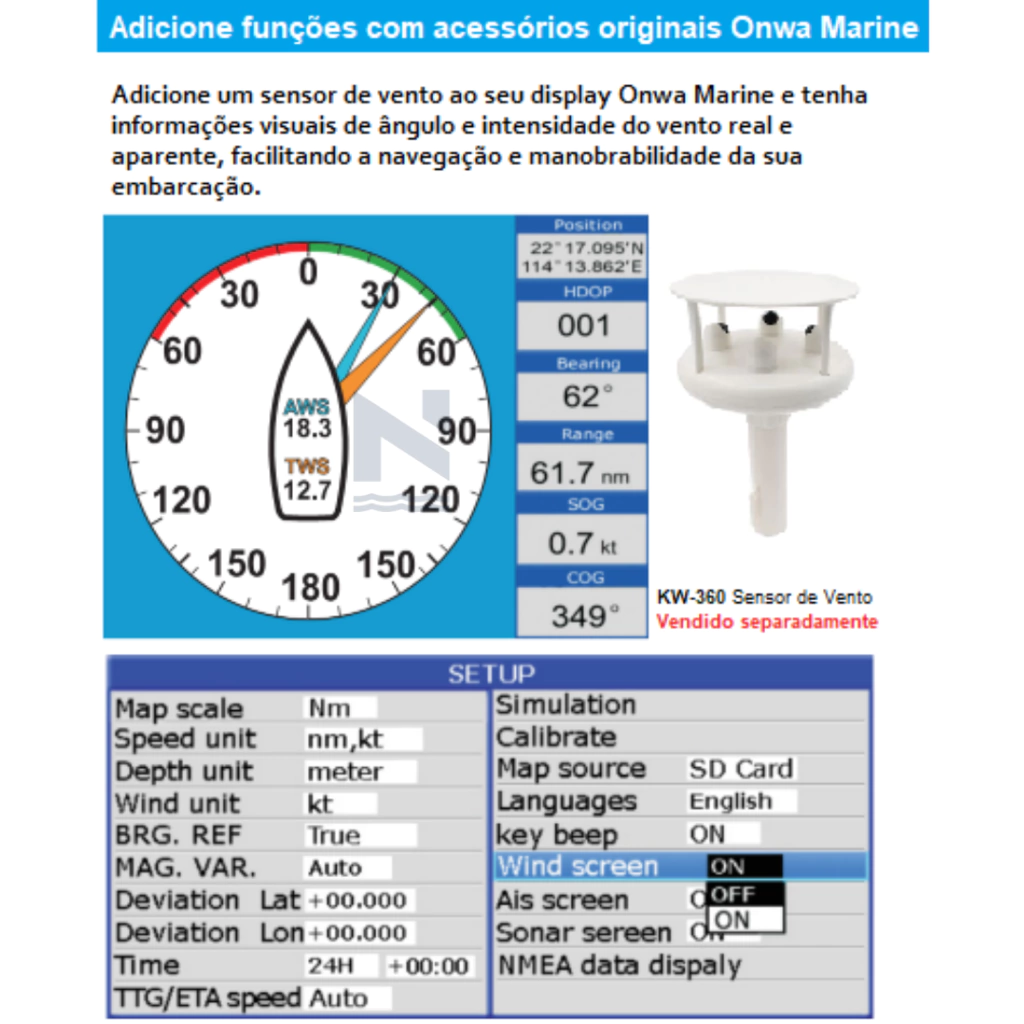

- Função tela de dados e vento.
- Função tela de navegação e derivação.
Características AIS
- Transmissor e receptor AIS interno, necessário adicionar acessório antena externa VHF 162MHz vendido separadamente, para habilitar esta função.
- ATENÇÃO: não incluso antena de VHF (162MHz) necessário para habilitar função de transmissão e recepção AIS.
- Frequência 156.025 MHz até 162.025 MHz em passos de 25kHz
- Potência de transmissão 2 watts (típico)
- Largura de banda do canal 25kHz
- Etapa do canal 25kHz
- Modulação 5 kHz GMSK (AIS, TX e RX) / Modos 25 KHz AFSK (DSC, RX apenas) 25 KHz AFSK (DSC, RX apenas)
- Sensibilidade de recepção -107 dBm 25 kHz / Taxa de perda de mensagens menor que 2% / Co-Channel 10dB / IMD 62 dB / Blocking 84 dB
ATENÇÃO:
Para utilização de qualquer equipamento rádio-transceptor, se faz necessário que a embarcação, estação móvel ou estação terrestre tenha uma licença de estação rádio válida emitida pela ANATEL.
Para a ativação e comissionamento de qualquer transponder AIS, se faz necessário que a embarcação tenha número de MMSI na licença de estação rádio, caso contrário não é possível configurar e ativar a transmissão do AIS, e sem o número do MMSI programado no equipamento o mesmo funcionará somente como receptor de AIS até que seja inserido um número de MMSI válido.
A NAVITEC realizará a devida configuração do equipamento com os dados de embarcação e MMSI com base nas informações fornecidas pelo cliente, cabendo ao cliente verificar a veracidade, legalidade e validade destas informações.
A NAVITEC não se responsabiliza em caso de configuração e ativação do AIS com número de MMSI fictícios, de outras embarcações e ou MMSI inválido informado pelo cliente.
Uma vez programado dados da embarcação e número MMSI no equipamento, caso necessário alguma alteração, será necessário o envio do equipamento para a NAVITEC efetuar a devida reprogramação em laboratório. Recomendamos extrema atenção ao informar os dados para programação na memória do equipamento.
Ressaltamos que não cabe à NAVITEC verificação e conferência da documentação da embarcação, sendo de única e exclusiva responsabilidade do cliente informar dados válidos e legítimos para a devida programação do transceptor AIS.
Características físicas do equipamento

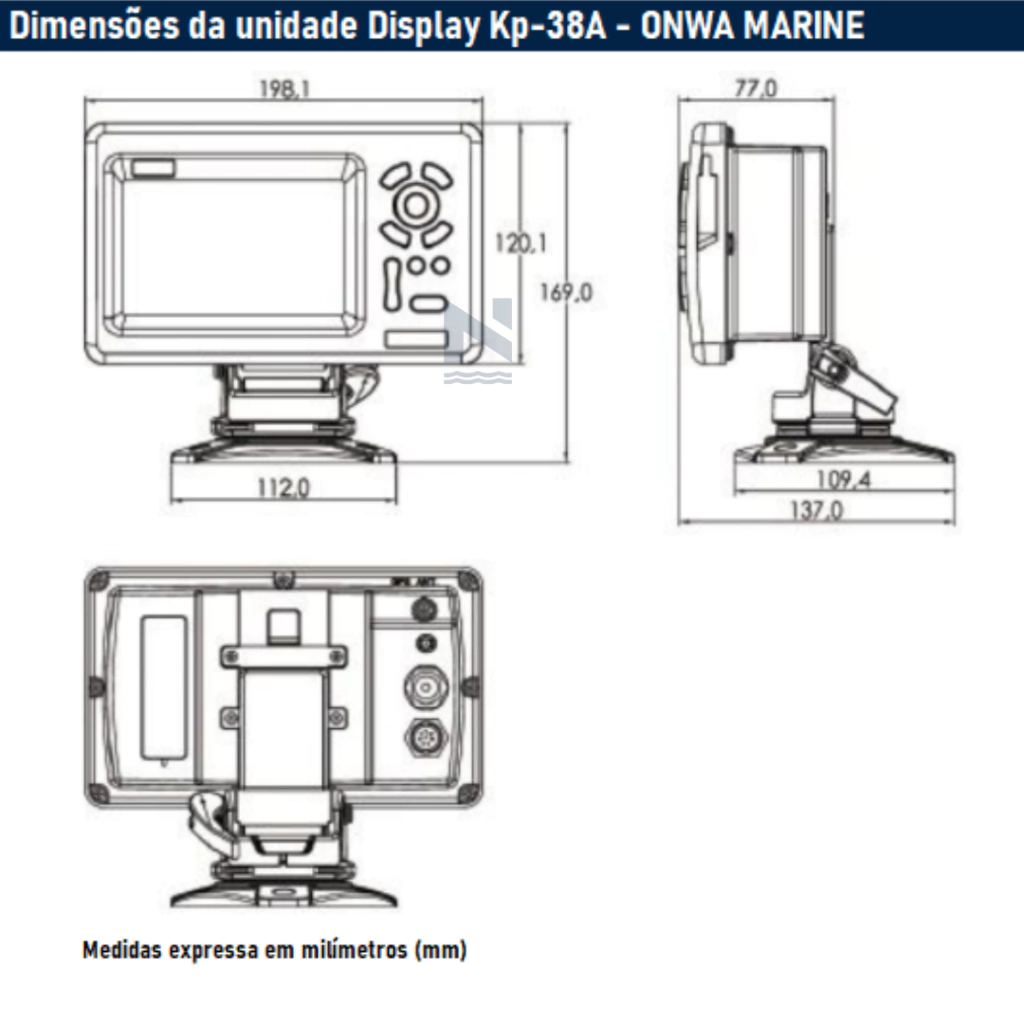

- Dimensões 169mm(H) x 198.1mm(W) x 137mm(D)
- Peso 0,8kg
- Display 5 polegadas colorido TFT visível sob luz solar LCD 800×480 pixels
- Resistência à água IPX5
- Tensão de operação 10,5Vdc até 35Vdc
- Consumo menor que 1Amper quando ligado em 12Vdc
A caixa contém:
- 01 display navegador GPS/AIS modelo KP-38A ONWA MARINE
- 01 Manual do operador
- 01 Antena de GPS modelo patch externa com conector SMA
- Materiais de instalação
