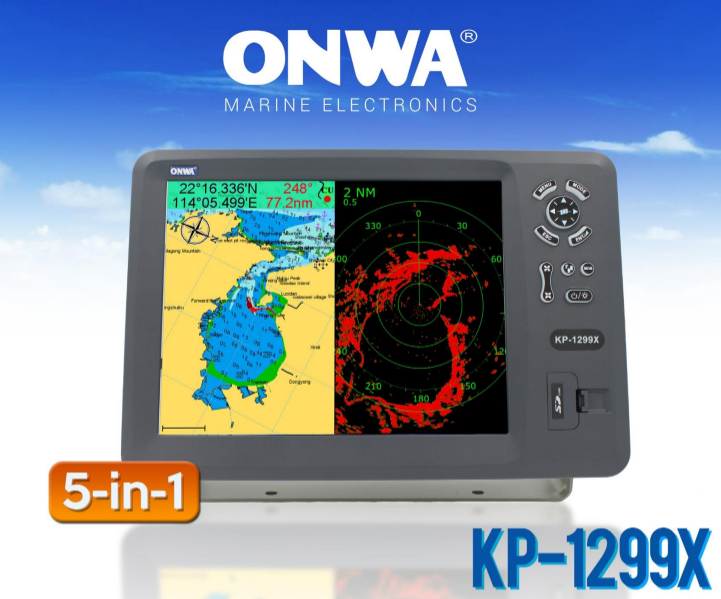

Sistema de navegação multifuncional 5 em 1 com saída de vídeo HDMI.

HOMOLOGADO ANATEL

Navegador GPS, Chart Plotter, Sonda, Radar, AIS e ainda a possibilidade de replicar todas as imagens em uma TV ou monitor através da saída de vídeo HDMI.

Antena de radar 4kW digital com alcance de até 36 milhas náuticas. Acessório vendido separadamente.

Transdutor de sonda 600 watts com leitura de profundidade e temperatura da água. Acessório vendido separadamente.

Display 12 polegadas LCD colorido com saída de vídeo HDMI.

Módulo transceptor AIS B+ interno (transmite e recebe) – antena VHF/AIS vendida separadamente.

Antena de GPS de alta precisão para instalação externa.

Armazene até 12mil pontos.

Carta náutica Kchart Onwa Marine com cobertura da América do Sul pré instalada na memória – Consulte outras cartografias.

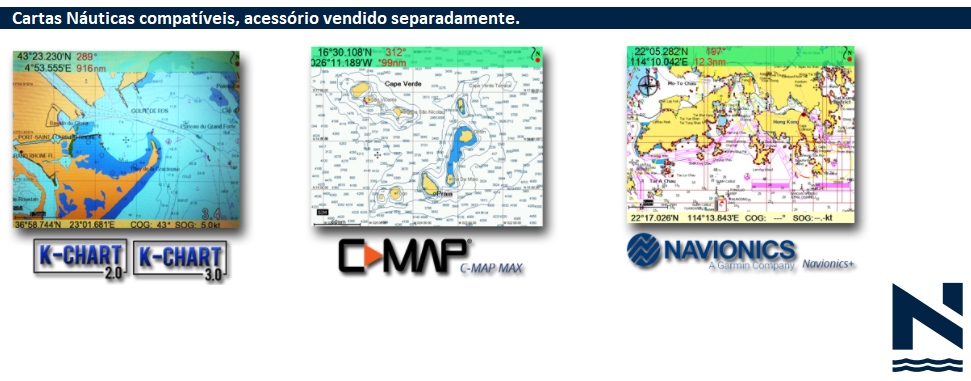

Compatível com carta náutica C-MAP ou Navionics - Vendido separadamente.

Alarme de arrasto de âncora, chegada ao destino, deriva, velocidade, tensão, timer e AIS.

Envie mensagens de texto para outra embarcação próxima que utiliza sistema ONWA compatível.

Monitore o rastro e projeção de navegação das embarcações próximas que possuem AIS.

Faça suas próprias marcações na carta utilizando a ferramenta de desenho.

Portas de comunicação Nmea0183 para uma completa integração com seus demais eletrônicos instalados a bordo.

Menu de fácil utilização em Português.

Adicione acessórios e usufrua de todas as funções de seu equipamento:

     Transdutor de sonda dupla frequência de até 1kW (1.000 Watts) – Vendido separadamente.

     Adicione antena de radar radome ou open array. Consulte opções disponíveis – Vendido separadamente.

     Sensor de vento, temperatura do ar e pressão atmosférica – Vendido separadamente.

Características da função ChartPlotter

Waypoints / ícones

12.000 waypoints do usuário com nome, símbolo,
03 waypoints do sistema: MOB, Start, Cursor
10 waypoints de proximidade

Rotas

30 rotas de waypoint de até 170 pontos cada, mais os modos MOB e Track Navigation ou Goto Track

Trajetos/Rastros

Registro de rastro automático de até 8.000 pontos
10 rastros salvos com até 8000 pontos cada rastro

Selecione seu trajeto/rastro salvo para utilizar como uma ROTA e navegue nas duas direções, do começo para o fim ou do fim para o

Alarmes

XTE, arrasto da âncora, chegada, velocidade, tensão, waypoint de proximidade, alarme de timer e AIS (CPA e TCPA)

Desenhando

1000 marcas de desenho; 2000 linhas de desenho (40 pontos cada); Nome do local de desenho 1000; 8 cores para desenho

Pallete

Luz do dia normal exposta à luz do sol
Noite em ambiente escuro
Cores de paperchart NOAA

Marés

Dados mundiais de marés incorporados

Formato da posição

Lat / Lon

Mapa base

No mundo todo

Mapa externo

Compatível com K-Chart 2.0, K-Chart 3.0, C-Map Max e Navionics +

Armazenamento de Dados do Usuário

Backup interno das configurações do usuário ou cartão SD externo

Intervalo de plotagem

5 segundos a 60 minutos ou 0,01 a 10 nm

Escalas de plotagem

0,001 a 700nm

AIS

Exibição de 700 alvos

Rastreamento de Alvos AIS

1000 Faixas salvas automaticamente (100 pontos cada)
10 Faixas salvas manualmente (300 pontos cada)

Visão de perspectiva

On / Off (disponível apenas quando utilizando K-Chart3.0 ou C-Map)

Celestial

Nascer / Pôr do Sol Nascer da Lua / Pôr do Lua

Características do Receptor GPS:

Receiver

O receptor GNSS de 50 canais paralelos rastreia e
usa continuamente até 50 satélites para calcular e atualizar sua posição

Tempo de aquisição

Partida a frio: 29 segundos
Partida a quente: 1 segundo

Taxa de atualização

1 segundo

Precisão

Posição: 3 metros (95%) sem S/A
Velocidade: 0,1 metro / s sem S/A

SBAS

Suportado

Sistema de satélite

GPS e Beidou

Dinâmica

Altitude: 18.000 m
Velocidade: 515 m/s

Dado

WGS 84 e definido pelo usuário

Antena

KA-07 de fixação externa a prova dágua

Interface GPS

Dados GSP

Entrada / saída RS232, NMEA 0183 V3.01 e V4.11

Baudrate de entrada GPS

Auto Scan (4800, 9600, 19200 e 38400)

Baudrate de Saída GPS

Selecionável entre 4800, 9600, 19200 e 38400

Interface AIS

Dados AIS

Saída RS232 VDO, VDM, GGA, GSA, GSV e VTG

Baudrate de Saída AIS

38.400

Características do AIS:

Taxa de freqüência

156.025 MHz ~ 162.025 MHz

Esquema de Acesso

SOTDMA

Largura de banda do canal

25 KHz

Modulação

GMSK

Taxa de dados

9.600 bps

Número de transmissor AIS

1

Número de Receptor AIS

2

Canal AIS 1

CH 87B (161.975 MHz)

Canal AIS 2

CH 88B (162,025 MHz)

Saída de potência Tx

5 Watt (37 dBm ± 1,5 dB)

Formato de mensagem RX

Mensagens AIS das classes A e B

Cumprir o padrão

IEC-62287 IEC 62287-2 Ed. 2.0: 2017

Sentenças Nmea0183 suportadas:

ENTRADA

(Baudrate de varredura automática)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, TTM, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, BOD, RMB, DSC, MDA, RPM, XDR

RESULTADO

Baudrate: Selecionável 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
APB, BOD, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG , ZDL, MWD, VPW, VWR, VWT

OUTPUT para piloto automático

APA, APB, BOD, XTE

Fonte de energia:

10,5Vdc até 30Vdc, dreno de corrente 1,0A a 12V

Características físicas do produto:

Tamanho

267,9mm (A) X363,8mm (A) X106mm (A)

Peso

2,34 kg

Exibição

LCD TFT colorido de 12,1 polegadas para visualização diurna, 800 × 600 pixels

Impermeabilização

Unidade de exibição: IPX6
Unidade de antena: IPX6

Contém na embalagem:

Unidade de exibição
Manual rápido
Antena GPS (10m de cabo)
Suportes de montagem

Não incluso antena de VHF (162MHz) necessário para habilitar função de transmissão e recepção AIS.

Não incluso antena de radar.

Não incluso transdutor de sonda.

ATENÇÃO:

Para utilização de qualquer equipamento rádio-transceptor, se faz necessário que a embarcação, estação móvel ou estação terrestre tenha uma licença de estação rádio válida emitida pela ANATEL.

Para a ativação e comissionamento de qualquer transponder AIS, se faz necessário que a embarcação tenha número de MMSI na licença de estação rádio, caso contrário não é possível configurar e ativar a transmissão do AIS, e sem o número do MMSI programado no equipamento o mesmo funcionará somente como receptor de AIS até que seja inserido um número de MMSI válido.

A NAVITEC realizará a devida configuração do equipamento com os dados de embarcação e MMSI com base nas informações fornecidas pelo cliente, cabendo ao cliente verificar a veracidade, legalidade e validade destas informações.

A NAVITEC não se responsabiliza em caso de configuração e ativação do AIS com número de MMSI fictícios, de outras embarcações e ou MMSI inválido informado pelo cliente.

Uma vez programado dados da embarcação e número MMSI no equipamento, caso necessário alguma alteração, será necessário o envio do equipamento para a NAVITEC efetuar a devida reprogramação em laboratório. Recomendamos extrema atenção ao informar os dados para programação na memória do equipamento.

Ressaltamos que não cabe à NAVITEC verificação e conferência da documentação da embarcação, sendo de única e exclusiva responsabilidade do cliente informar dados válidos e legítimos para a devida programação do transceptor AIS.
