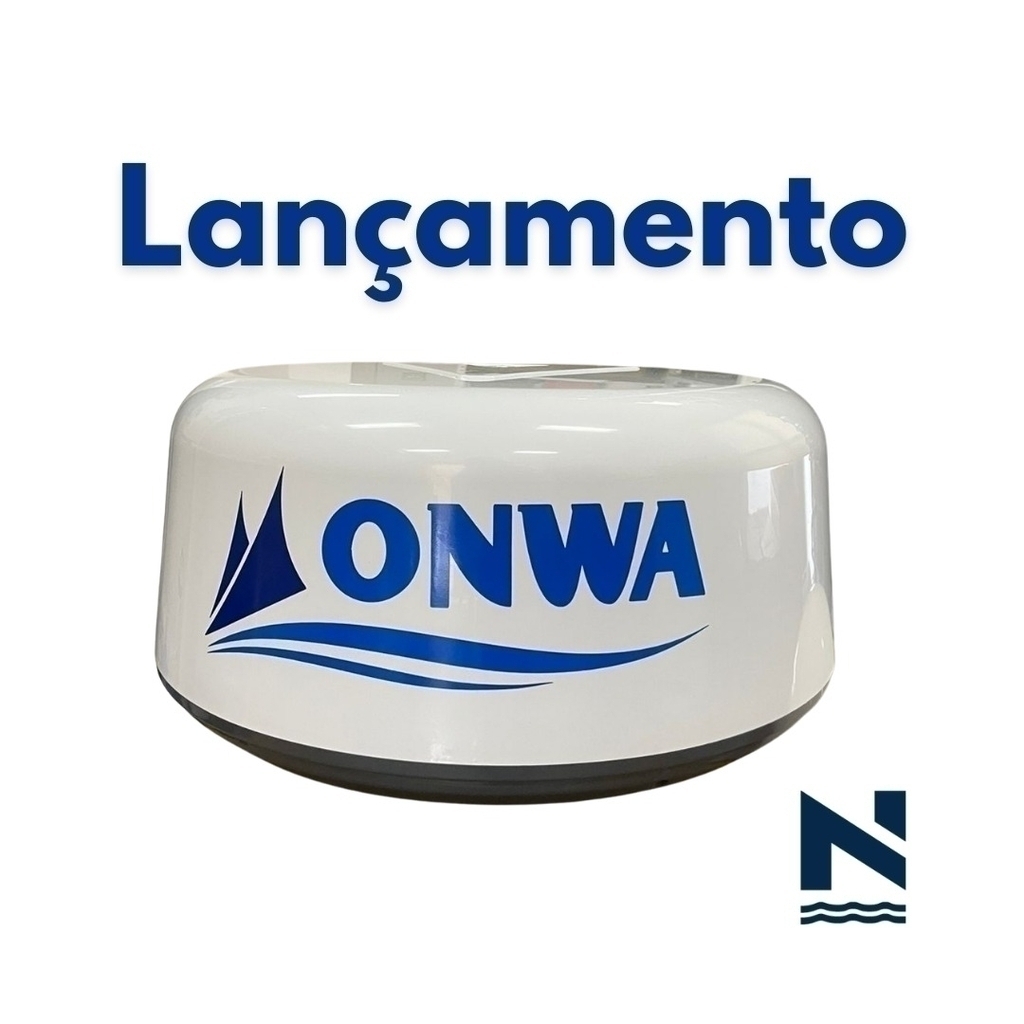

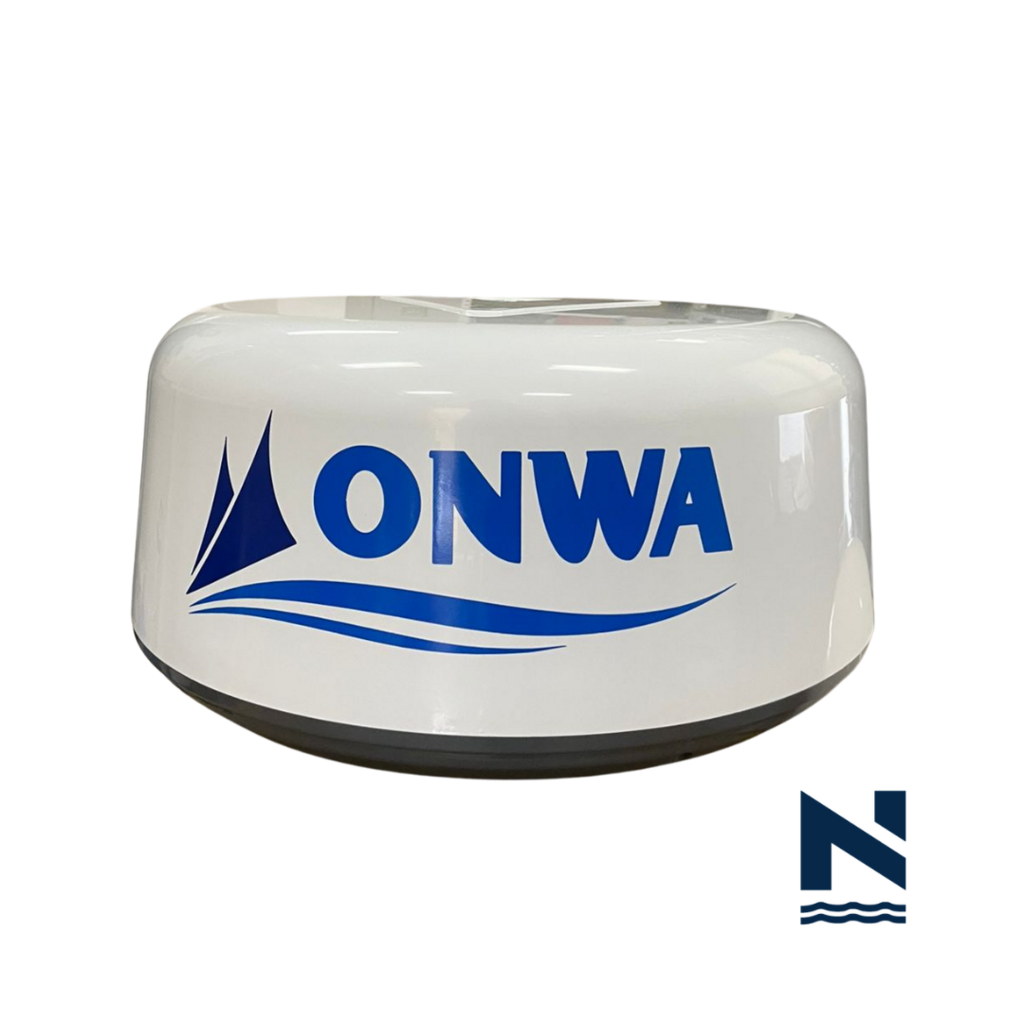

ONWA KRA-1009_N: antena de radar marítimo de 4 kW
O KRA-1009_N é uma antena de radar tipo radome para integração a um sistema de navegação compatível. A potência nominal é de 4 kW, com escalas de até 36 milhas náuticas e rotação de 24, 36 ou 48 rpm conforme a escala selecionada.
Qual tela pode ser utilizada?
A ONWA indica conexão com displays de radar e equipamentos multifunção compatíveis, incluindo a série KM. O modelo exato, a versão do sistema e o cabeamento devem ser conferidos antes da instalação. Uma conexão Ethernet, por si só, não confirma compatibilidade com qualquer equipamento.
Para operação pelo computador, consulte a configuração com software DigiNav, vendido separadamente. Informe à nossa equipe quais telas ou computadores pretende utilizar.
O que considerar antes de instalar?
Informe o tipo de embarcação, o local disponível para a antena, a alimentação elétrica e o trajeto dos cabos. A escala de 36 milhas náuticas não deve ser interpretada como garantia de detecção de qualquer alvo nessa distância; a instalação e as condições de operação precisam ser avaliadas.
Consulte a NAVITEC sobre compatibilidade e instalação. Você também pode comparar radares e acessórios ou consultar nossas perguntas frequentes sobre radar e integração.
Características e especificações
Diâmetro externo: 50,7cm.
Altura: 25,69cm.
Peso da unidade: 9kg.
Tamanho do irradiador 46cm.
Velocidades de rotação: (3~36nm): 24 RPM (±2) / (1.5~ 3 nm): 36 RPM (±2) / (0.125~1.5 nm): 48 RPM (±2).
Resistência ao vento: 100 knots(51.5 m/s).
Largura de feixe: 5º Horizontal / 25º Vertical.
Polarização: Horizontal.
Frequência: 9410 ± 30MHz (X-band).
Tempo de inicialização a frio: 1minuto e 30 segundos.
Modulador: Chaveamento FET.
Ajuste: Automático ou manual.
Temperatura: -25 to +70°C.
Humidade relativa máxima 93% ou menos quando a 40°C.
Tensão de operação: 10,5Vdc até 40Vdc.
Na caixa
01 unidade antena de radar digital 4kw Onwa Marine.
01 unidade cabo de alimentação com 15m.
01 unidade cabo de dados com 15m.
01 kit de parafusos para fixação.
01 unidade manual de instalação.
Referências: especificações oficiais ONWA KRA-1009_N e orientações de conexão da ONWA Marine.
